Mengatasi Error Pada PC

Seringkali kita menghadapi PC yg mendadak “ngadat” tiba-tiba tanpa atau dengan adanya petunjuk yg khusus. Yang dimaksud petunjuk khusus ini bisa berupa VISUAL di monitor atau SUARA dari speaker internal.
Walaupun ini bukanlah langkah yg baku (standar), setidaknya kita mengetahui langkah pertama apa yg harus diambil bila kejadian ini terjadi pada PC kita dan SOLUSI nya. Mungkin bila yg sudah ahli sudah bisa langsung menebak error yg terjadi.
Artikel ini diperuntukkan bagi pengguna PC yg masih awam, dan kami harap bisa menjadi salah satu pegangan bila suatu saat PC Anda mengalami error dan Anda bisa mengatasinya sendiri.

more

Gambar 1. Skenario kemungkinan terjadi kesalahan atau error pada system unit.

Penanggulangan error atau masalah yg dimaksud yaitu dilingkungan BIOS (Basic Input/Output System) pada saat P.O.S.T (Power On Self Test) dan sebelum masuk ke BOOTSTRAP LOADER. Karena biasanya error seperti ini cukup membuat stress untuk pemakai komputer pemula.

Sebelumnya mari kita lihat urutan proses yang terjadi saat system dinyalakan.
Tabel A. Tahapan Test untuk BIOS AWARD diatas versi 4.2.

CPU (Processor)	BIOS siap, verifikasi dan reset tanda error di CPU. Kesalahan disini biasanya karena CPU atau clock sistem.
Penentuan POST	BIOS menentukan apakah motherboard di set untuk beroperasi secara normal atau pengulangan POST. Jika tes POST terjadi berulang-ulang lebih dari 1-5 kali atau jumper di motherboard tidak diset untuk tes BURN-IN = didalam sirkuit terjadi kesalahan / rusak.
Pengendali Keyboard	BIOS menguji operasi pada chip pengendali keyboard (8042). Kegagalan disini biasanya karena chip keyboard yg rusak.
Status Burn In	Akan diulang 1-5 kali jika motherboard diset mode burn-in. Jika anda tidak mengeset motherboard dalam mode burn-in, ada kemungkinan dalam sirkuit ada yg konslet.
Inisiasi Chipset	BIOS mengosongkan semua register DMA dan status CMOS ialah 0E dan 0F. BIOS kemudian menginisiasi 8254 timer. Kesalahan pada tes ini kemungkinan karena chip timer.
CPU (Processor)	Suatu pola bit digunakan untuk memverifikasi fungsi register CPU. Kesalahan disini biasanya pada CPU atau clock chip.
RTC (Real Time Clock)	BIOS memverifikasi real time clock dengan CMOS pada interval tertentu. Kesalahan disini biasanya karena CMOS/RTC atau batere motherboard.
ROM BIOS Checksum	BIOS melakukan test checksum pada dirinya sendiri dengan nilai yg telah ditentukan dan hasilnya sama dengan 00. Kesalahan disini karena ROM BIOS.
Inisiasi Video	BIOS mengetes dan menginisiasi video controller. Kesalahan disini biasanya karena video controller (6845) atau karena kesalahan seting pada motherboard atau CMOS.
PIT (Programmable Interupt Timer)	BIOS mengetes fungsi channel 0, 1, and 2. Kesalahan disini biasanya karena PIT chip (8254/53)
CMOS Status	Walking bit pattern mengetes byte status CMOS shutdown 0F. Kesalahan biasanya karena CMOS.
Extended CMOS	BIOS mengecek setiap informasi tambahan dari chipset dan menyimpannya dalam area extended RAM. Kesalahan disini karena informasi yg tidak valid dan bisa dikoreksi oleh settingan CMOS secara defaults. Kesalahan lain kemungkinan karena chipset atau CMOS RAM.
DMA (Direct Memory Access)	Channel 0 and 1 diuji bersama-sama dengan halaman register chip pengendali DMA chip (8237). Kesalahan biasanya karena chip DMA.
Keyboard	Pengendali keyboard 8042 keyboard diuji fungsionalitasnya dan juga fungsi antarmukanya. Kesalahan biasanya karena chip 8042.
Refresh	Refresh memory diuji; antara nilai baku dan pola walking – bit. Kesalahan biasanya karena chip PIT dalam AT atau chip DMA dalam AT.
Memory	64K memory pertama diuji dengan pola walking bit. Kesalahan biasanya karena bank pertama dari RAM atau barisan data.
Interrupt Vectors	Table vektor interupsi BIOS dimuat ke bank pertama di RAM. Kesalahan biasanya bukan karena lokasi pada memory sudah diuji. Jika hal ini terjadi dicurigai karena BIOS atau RTC.
Video ROM	Video ROM diinisiasi untuk melaksanakan diagnosa internal sebelum kendali dikembalikan pada sistem BIOS. Kesalahan biasanya karena adapter video atau BIOS.
Video Memory	Ini diuji dengan pola bit. Hal ini akan dilewat bila ada ROM pada adapter video. Kesalahan biasanya karena memory yg ada pada adapter.
PIC (Programmable Interupt Controller)	Fungsionalitas interupsi chip pengendali diuji (8259). Kesalahan disini karena chip 8259, tapi tidak menutup kemungkinan karena siklus waktu (clock).
CMOS Battery	BIOS memverifikasi bahwa byte OD pada CMOS, untuk mengindikasikan adanya listrik pada batere CMOS. Kesalahan pertama mungkin pada batere pertama dan yg kedua pada CMOS.
CMOS Checksum	Uji checksum dilakukan terhadap CMOS. Kesalahan biasanya karena kesalahan SETUP, CMOS atau batere. Jika uji ini lulus, informasi ini akan digunakan untuk mengkonfigurasi sistem.
Menentukan Memory System	Memory diatas 640K dialamatkan dalam 64K blok. Kesalahan biasanya karena suatu baris alamat di memory atau chip DMA. Jika semua memory tidak ditemukan, kemungkinan ada chip memory yang rusak atau baris alamat memory pada 64K blok berlebih daripada yg ditemukan oleh sistem.

PIC	Tes lebih jauh untuk chip 8259 telah selesai.
CPU Protected Mode	Procesor ditempatkan dalam modus terproteksi dan kembali ke modus real; chip 8042 digunakan dalam hal ini. Jika ada kesalahan, perlu dicurigai dengan urutan chip 8042, CPU, CMOS, atau BIOS.
Menentukan Extended Memory	Memory diatas 1MB dialamatkan dalam 64K blok. Keseluruhan blok akan tidak aktif jika ada chip RAM yang rusak dalam blok tersebut.
Uji Extended Memory	Extended memory diuji dengan beberapa seri pola. Kesalahan biasanya karena chip RAM, dan sebuah alamat dalam heksadesimal akan ditampilkan untuk menunjukkan alamat bit memory yg rusak.
Unexpected Exceptions	BIOS mengecek “unexpected exceptions” dalam modus terproteksi mode. Kesalahan biasanya karena TSR (Terminate and Stay Resident) atau kerusakan sementara pada RAM.
Shadow Cache	Shadow RAM dan cache diaktifkan. Kesalahan biasanya karena pengendali cache atau chip. Cek CMOS pertamakali untuk informasi yg salah/tidak tepat.
8242 Detection	BIOS mengecek pengedali keyboard Intel 8242 dan akan menginisiasi bila dia ditemukan. Kesalahan biasanya karena setelan “jumper” yg tidak tepat atau chip 8242.
Inisiasi Keyboard	Kesalahan terjadi mungkin pada keyboard atau pengendalinya.
Inisiasi floppy	Semuanya disetel dalam CMOS. Kesalahan mungkin pada setelan CMOS yg tidak tepat, pengendali floppy atau drive floppy-nya.
Deteksi Port-port Serial	BIOS mencari dan menginisiasi empat port serial pada 3F8, 2F8, 3E8, and 2E8. Kesalahan terdeteksi bila adanya salah pasang jumper atau setelan pada suatu tempat, atau adapternya rusak.
Deteksi Port-port Parallel	BIOS mencari dan menginisiasi empat port serial pada 378, 278, 3B8, and 2B8. Kesalahan terdeteksi bila adanya salah pasang jumper atau setelan pada suatu tempat, atau adapternya rusak.
Inisiasi Hard Drive	BIOS menginiasi hard drive yg telah disetel pada CMOS. Kesalahan biasanya terjadi karena kesalahan setelan CMOS, hard drive atau pengendali yg rusak.
Deteksi NPU Coprocessor	Inisiasi NPU coprocessor yg ditemukan. Kesalahan biasanya karena kesalahan setelan CMOS atau NPU rusak.
Inisiasi ROM Adapter	Inisiasi ROM adapter antara alamat C800 dan EFFF. ROM akan melakukan uji internal sebelum mengembalikan kendalinya pada sistem ROM. Kesalahan biasanya karena ROM adapter atau perangkat keras yg terpasang.
Inisiasi External Cache	External cache yg terdapat pada processor 486 akan diaktifkan. Kesalahan diindikasikan karena kesalahan setelan CMOS, pengendali cache atau kerusakan chip.
NMI (Non Maskabel Interupt) Unexpected Exceptions	Uji terakhir untuk unexpected exceptions sebelum memberikan kendali pada boot loader pada Int 19. Kesalahan biasanya pada parity memory yg rusak atau adapternya cacat.
Boot Errors	Kesalahan terjadi ketika BIOS mencoba booting ke drive yg telah disetel di CMOS atau karena kesalahan setelan drive di CMOS atau sebagaimana yg ditampilkan sebagai pesan kesalahan dilayar. Jika sistem mengalami “HANG” atau tidak memberikan respon, biasanya karena Master Boot Record atau Volume Boot Record bermasalah.

Selanjutnya : Tabel Tahapan Test untuk BIOS AMI

NMI Disable	Baris interupsi NMI ke CPU dinonaktifkan oleh setelan bit 7 I/O port 70h (CMOS)
Power On Delay	Saat pengendali keyboard mendapatkan tenaga listrik, hal ini akan mengeset bit reset keras dan lunak. Periksa pengendali keyboard atau pembangkit clock jika terjadi kesalahan.
Inisiasi Chipset-chipset	Menguji BIOS, CLOCK dan chipset-chipset.
Penentuan Reset	BIOS membaca pola bit dalam pengendali keyboard untuk melihat apakah reset keras atau lunak diperlukan (reset lunak tidak akam menguji memory diatas 64K). Kesalahan mungkin karena BIOS atau pengendali keyboard.
ROM BIOS Checksum	BIOS melakukan uji checksum pada dirinya sendiri dengan menilai setelan standar pabrik yg akan menghasilkan nilai 00. Jika kesalahan terjadi, cek chip BIOS.
Uji Keyboard	Sebuah perintah dikrimkan ke pengendali keyboard 8042 yg akan melaksanakan uji dan menyediakan satu set tempat penyangga (buffer) untuk perintah tersebut. Setelah penyangga didefinisikan, BIOS akan mengirim byte perintah, menulis data ke area penyangga, mengecek urutan bit-bit perintah pengendali dalam keyboard dan mengeluarkan perintah No Operation (NOP).
CMOS	Pengujian byte shutdown dalam CMOS RAM offset ke 0F,checksum BIOS dihitung dan byte diagnosa 0E dimutakhirkan sebelum area CMOS RAM diinisiasi dan dimutakhirkan setelan waktu dan jam. Cek RTC dan chip CMOS atau batere jika terjadi kesalahan.
DMA (8237) and PIC (8259) Disable	DMA dan Programmable Interrupt Controller dinonaktifkan sebelum dilaksanakan uji POST. Cek chip 8237 atau 8259 jika terjadi kesalahan.
Video Disable	Pengendali video dinonaktifkan, dan port B diinisiasi. Cek adapter video jika terjadi kesalahan.
Chipset Initialized and Memory Detected	Memory dialamatkan sebanyak 64K blok. Kesalahan mungkin dalam chipset. Jika semua memory tidak ditemukan, kemungkinan kesalahan terjadi pada blok chip setelah yang terakhir ditemukan.
Uji PIT (Programmable Interupt Timer)	Pengujian fungsi pewaktuan Programmable Interrupt Timer 8254. PIT dan chip RTC biasanya penyebab kesalahan disini.
Memory Refresh	Kemampuan PIT untuk menyegarkan memory diuji disini. Jika XT, pengendali DMA pertama dapat menanganinya. Kesalahan biasanya karena PIT (8254) pada arsitektur AT atau pada chip 8237, DMA nomor 1, dalam sistem XT.
Address Line	Menguji barisan alamat pada 64K RAM pertama. Jika terjadi kesalahan, barisan alamat mungkin menjadi penyebabnya.
Base 64K	Pola data ditulis ke alamat RAM 64K petama, kecuali jika ada chip RAM yang rusak anda akan mendapatkan kesalahan.
Inisiasi chipset	Pengedali PIT, PIC dan DMA semua diinisiasi.
Mengeset Tabel Interupsi	Tabel vektor interupsi yg digunakan oleh PCI dipasang ke memory rendah pada 2K pertama.
Mengecek Pengendali Keyboard 8042	BIOS membaca area penyangga pada I/O pengendali keyboard di port 60. Kesalahan disini biasanya karena pengendali keyboard.
Menguji Video	Jenis adapter vidoe dicek, dan beberapa uji dilakukan pada adapter video dan monitor.
BIOS Data Area	Tabel vektor interupsi dicek untuk dapat berfungsi dengan benar dan memory video diverifikasi sebelum uji modus terproteksi. Setelah selesai, kesalahan yang akan terjadi akan di tampilan dilayar monitor.
Menguji Modus Terproteksi	Melakukan uji baca dan tulis ke semua lokasi memory dibawah 1MB. Kesalahan pada titik ini diindikasikan karena chip RAM yang rusak, Pengendali Keyboard 8042 atau barisan data.
Chip DMA	Register DMA diuji menggunakan pola data yg sudah ada.
Inisiasi terakhir	Uji ini berbeda untuk beberapa versi. Biasanya drive floppy dan hard drives diuji dan diinisiasi dan suatu test dilakukan untuk perangkat serial dan paralel. Informasi yg dikumpulkan dibandingkan dengan isi CMOS, maka anda akan melihat pesan kesalahan pada layar monitor.
BOOT	BIOS menyerahkan kendali kepada Interupsi 19 (Bootloader). Pada titik ini anda akan melihat pesan error seperti “non-system disk found”.

Selanjutnya,”PESAN ERROR DENGAN VISUAL”…

Pesan error dengan visual maksudnya bila ada kesalahan pada saat proses P.O.S.T, maka pesan kesalahan tersebut ditampilkan pada layar monitor komputer Anda.
Untuk lebih jelas, ini adalah salah satu contoh kode error secara visual, yaitu motherboard kehilangan isi BIOS.

Gambar 2. Bios motherboard rusak atau korup

Dibawah ini adalah jenis-jenis error yang ditampilkan di layar monitor.

Tabel C. TEKS PESAN KESALAHAN UNTUK BIOS AWARD (Bagian 1)

BIOS ROM checksum error - System halted	Kode checksum BIOS dalam chip BIOS chip tidak sama, mengindikasikan bahwa kode BIOS mungkin rusak atau tidak lengkap. Ganti BIOS.
CMOS battery failed	Batere CMOS sudah tidak berfungsi. Ganti batere dengan yang baru.
CMOS checksum error - Defaults loaded	Checksum CMOS tidak sama, oleh karena itu sistem memuat setelan default. Kesalahan checksum biasanya diindikasi oleh CMOS yg rusak atau karena batere BIOS yg sudah lemah.
CMOS CHECKSUM ERROR DISK BOOT FAILURE, INSERT SYSTEM DISK AND PRESS ENTER	Checksum CMOS tidak sama. Hal ini diindikasikan data CMOS rusak. Atau bisa jadi batere CMOS yg sudah lemah.
CPU at nnn	Menunjukkan CPU berjalan pada kecepatan nnn Hertz.
DISKETTE DRIVES OR TYPES MISMATCH ERROR - RUN SETUP	Jenis drive disket tidak sama dengan yg disetel di CMOS. Jalankan Setup untuk dikonfigurasi ulang ke jenis drive yg sesuai.
Display switch is set incorrectly	Saklar layar pada papan induk ada kalanya bisa disetel untuk layar monokrom atau berwarna. Pesan kesalahan ini diindikasikan kemungkinan saklar tersebut disetel berbeda dengan setelan pada SETUP. Tentukan setelan mana yg benar atau matikan sistem dan ubah saklar, atau masuk ke SETUP untuk mengubah pilihan layar video.
DISPLAY TYPE HAS CHANGED SINCE LAST BOOT	Pada saat terakhir mematikan sistem, adapter layar telah berubah. Anda harus mengkonfigurasi ulang sistem untuk jenis layar yg baru.
EISA Configuration Checksum Error	Hasil ceksum RAM EISA yg nonvolatile salah atau saat pengujian tidak dapat mengakses slot EISA. Hal ini bisa diindikasikan memory EISA yg nonvolatile rusak atau salah setelan. Atau bisa juga dengan memantapkan kartu EISA lebih dalam.
EISA Configuration Is Not Complete	Informasi konfigurasi slot yg disimpan pada memory EISA nonvolatile tidak lengkap.
ERROR ENCOUNTERED INITIALIZING HARD DRIVE	Hard drive tidak dapat dikenal. Pastikan adapternya dipasang dengan benar dan semua kabel-kabel terpasang dengan mantap. Juga pastikan setelan jenis hard drive sama dengan setelan SETUP.
ERROR INITIALIZING HARD DISK CONTROLLER	Pengendali tidak dapat dikenal. Pastikan kartu adapter terpasang dengan benar pada slotnya. Selain itu pastikan setelan jenis harddrive di SETUP benar. Juga cek setelan jumper yang ada pada harddrive.
FLOPPY DISK CONTROLLER ERROR OR NO CONTROLLER PRESENT	Pengendali floppy drive tidak ditemukan atau dikenal. Pastikan pengendali telah dipasang dengan mantap dan benar. Jika floppy drives tidak dipasang, pastikan setelah Diskette Drive dalam SETUP dipilih “None”.
Floppy disk(s) fail	Pengendali floppy drive tidak ditemukan atau dikenal. Pastikan pengendali telah dipasang dengan mantap dan benar. Jika tidak ada floppy drives yg dipasang, pastikan setelan di SETUP untuk ini di “None” atau “Auto”.
HARD DISK initializing	Tunggu beberapa saat, beberapa hard drive membutuhkan waktu untuk dikenali.
HARD DISK INSTALL FAILURE	Pengendali hard drive or atau drive-nya tidak ditemukan. Pastikan pengendali dipasang secara benar. Jika hard drives tidak dipasang, pastikan setelan Hard Drive diset “None”.
Hard disk(s) diagnosis fail	Sistem mungkin menjalankan rutinitas diagnosa disk. Pesan ini muncul bila satu atau lebih hard disk rusak saat proses diagnosa.
Hard disk(s) diagnostic fail	Sistem mungkin menjalankan rutinitas diagnosa disk. Pesan ini muncul bila satu atau lebih hard disk rusak saat proses diagnosa.
Invalid EISA Configuration	Memory nonvolatile yg mengandung informasi konfigurasi EISA mungkin diprogram salah atau menjadi rusak. Jalankan alat bantu konfigurasi EISA configuration untuk memperbaiki program di memory.

Keyboard error or no keyboard present	Tidak dapat mengenal keyboard. Pastikan keyboard terpasang dan tidak ada kunci yg tertekan saat proses boot. Jika anda menginginkan menjalankan sistem tanpa keyboard, pastikan kondisi berhenti pada kesalahan di SETUP pada “HALT ON ALL, BUT KEYBOARD”. BIOS akan mengabaikan ketiadaan keyboard dan melanjutkan proses boot.
Keyboard is locked out - Unlock the key	Pesan ini muncuk bila ada satu atau lebih tombol keyboard yg tertekan saat pengujian keyboard. Pastikan tidak ada benda yg menekan diatas keyboard.
Memory Address Error at…	Terjadi kerusakan alamat memory pada lokasi tertentu. Anda dapat menggunakan informasi ini untuk memetakan dan menentukan chip memory mana yang rusak, lalu anda bisa menggantinya.
Memory parity Error at…	Kesalahan memory parity pada lokasi tertentu. Anda dapat menggunakan informasi ini untuk memetakan dan menentukan chip memory mana yang rusak, lalu anda bisa menggantinya.
MEMORY SIZE HAS CHANGED SINCE LAST BOOT	Kapasitas memory berubah semenjak boot terakhir. Dalam modus EISA, gunakan utilitas konfigurasi untuk mengeset ulang memory. Di modus ISA, masuk ke SETUP, dan masukkan jumlah kapasitas memory.
Memory Test	Pesan ini muncul saat pengujian penuh terhadap memory.
Memory Test Fail	Jika POST mendeteksi kesalahan saat menguji memory,muncul informasi tambahan tentang jenis dan loksi kesalahan memory secara spesifik.
Memory Verify Error at…	Mengindikasikan kesalahan saat meverifikasi nilai yang telah ditulis di memory. Gunakan informasi ini untuk mementukan chip memory mana yg perlu diganti.
No boot device was found	Hal ini menunjukkan bahwa tidak ada boot device tidak terdeteksi atau tidak ada file system boot yg cocok. Masukkan disket system kedalam drive A: dan tekan ENTER. Jika anda berasumsi system akan melakukan boot ke harddrive, pastikan pengendalinya terpasang sempurna. Juga pastikan harddrive telah diformat sebagai boot device. Lalu reboot system.
OFFENDING ADDRESS NOT FOUND	Pesan ini berhubungan dengan pesan error I/O CHANNEL CHECK dan RAM PARITY ERROR ketika segmen yg menyebabkan masalah tidak dapat diisingkirkan.
OFFENDING SEGMENT:	Pesan ini berhubungan dengan pesan error I/O CHANNEL CHECK dan RAM PARITY ERROR ketika segmen yg menyebabkan masalah tidak dapat diisingkirkan.
Override enabled - Defaults loaded	Jika system tidak bisa boot dengan konfigurasi CMOS, BIOS bisa mengambilalih konfigurasi saat ini dengan setelan BIOS defaults yg telah didesain untuk operasi lebih stabil, dan sistem bekerja dengan kinerja minimal.
PRESS ANY KEY TO REBOOT	Pesan ini akan ditampilkan pada bagian bawah layar. Tekan tombol apa saja untuk mereboot system.
Press ESC to skip memory test	Anda bisa menekan tombol ESC untuk melewati pengujian memory secara menyeluruh.
PRESS F1 TO DISABLE NMI, F2 TO REBOOT	Ketika BIOS mendeteksi kondisi “non-maskable interrupt” saat proses boot, hal ini memperbolehkan anda untuk menonaktifkan NMI dan melanjutkan proses boot, atau anda dapat melakukan reboot system dengan kondisi NMI berfungsi.
Press TAB to show POST screen	System buatan OEM biasanya menggantikan tampilan Award BIOS POST dengan logo mereka. Dengan menekan “TAB”, bisa melihat tampilan Award BIOS POST.
Primary master hard disk fail	POST mendeteksi adanya kesalahan pada harddisk IDE posisi primary master.
Primary slave hard disk fail	POST mendeteksi adanya kesalahan pada harddisk IDE posisi primary salve.
RAM PARITY ERROR - CHECKING FOR SEGMENT…	Menunjukkan adanya kesalahan parity dalam RAM.
Resuming from disk, Press TAB to show POST screen	BIOS Award menawarkan fitur save-a-disk untuk komputer notebook. Pesan ini biasanya muncul saat pengguna merestart sistem setelah mematikan komputer ke modus save-to-disk. Lihat pesan setelah TAB ditekan untuk melihat pemaparan dari fitur ini.
Secondary master hard disk fail	POST mendeteksi adanya kesalahan pada harddisk IDE posisi secondary master.
Secondary slave hard disk fail	POST mendeteksi adanya kesalahan pada harddisk IDE posisi secondary slave.

Should Be Empty But EISA Board Found	Identitas papan EISA ditemukan pada slot yg dikonfigurasi tidak terdapat papan EISA.
Should Have EISA Board But Not Found	Papan EISA telah dipasang tapi tidak merespon permintaan, atau tidak ada identitas papan pada slot tertentu.
Slot Not Empty	Terjadi saat slot yg diperkirakan kosong oleh utilitas konfigurasi EISA sebenarnya terdapat papan EISA.
SYSTEM HALTED. (CTRL-ALT-DEL) TO REBOOT…	Proses boot digagalkan dan sistem harus di reboot. Tekan dan tahan tombol Ctrl & Alt lalu tekan kunci Del.
Wrong Board In Slot	Identitas papan tidak cocok dengan identitas yg disimpan pada memory nonvloatile EISA

TABEL D. KODE ERROR BIOS AMI

B. PESAN ERROR DENGAN SUARA

Pesan error dengan suara terhitung susah2 gampang karena setidaknya kita harus tahu BIOS atau tipe motherboard yang kita miliki. Adapun BIOS yg banyak beredar dipasaran yaitu AWARD dan AMI, dan produsen dari system unit seperti COMPAQ, DELL, Hewlett Packard dll memiliki ciri khas error kode melalui suara speaker. Dibawah ini adalah kode error dengan suara (BEEP CODE) dari BIOS AWARD dan AMI.

TABEL E. KODE BEEP BIOS AWARD

TABEL F. KODE BEEP BIOS AMI

C. TANPA PESAN ERROR SAMA SEKALI !!!

Disinilah tantangan terbesar, karena dengan tidak adanya pesan error banyak sekali kemungkinan. Untuk mudahnya, kita membuat diagram alir pelacakan sumber error yg tidak menghasilkan kode suara ini.

C. TANPA PESAN ERROR SAMA SEKALI !!!

Disinilah tantangan terbesar, karena dengan tidak adanya pesan error banyak sekali kemungkinan. Untuk mudahnya, kita membuat diagram alir pelacakan sumber error yg tidak menghasilkan kode suara ini.

JURUS PAMUNGKAS ERROR PADA PC

Walaupun kita mengikuti skenario tadi, tidak selamanya kesalahan sistem dapat dideteksi dengan visual atau pesan teks. Adapun bila kita mengalami kesulitan, salah satu alat bantu yang akan sangat berguna yaitu P.O.S.T CARD atau Diagnostic Card.

P.O.S.T Card PCI

Selain P.O.S.T Card, biasanya pada beberapa motherboard memiliki P.O.S.T tersendiri, bisa berupa digit disebelah kanan atas di tampilan monitor (biasanya sistem IBM) atau menyatu pada motherboardnya. Fasilitas seperti ini hanya dimiliki oleh beberapa board seperti EPOX 8RDA dan ABIT TH7-II.

Pada badan P.O.S.T Card terdapat indikator berupa lampu dan led digit yg berfungsi untuk menyampaikan apa yg terjadi pada saat sistem dinyalakan atau error terjadi.

Biasanya ketika error terjadi, maka pada led digit akan menampilkan karakter heksadesimal. Pesan-pesan heksadesimal tersebut dapat dilihat pada tabel dihalaman berikut.
Selain itu kode-kode heksadesimal menunjukan tahap-tahapan yang mendetail.

Tabel G. Daftar Kode Heksadesimal untuk Bios Award 6.0

Tabel H. Kode Heksadesimal untuk AMI BIOS

Kami harap artikel dapat membantu anda dalam menyelidiki kesalahan / error yg terjadi, sekaligus memberikan arah yg tepat untuk memperbaiki kembali sistem anda seperti sediakala.

Acknowledge : Bios Error Code – www.bioscentral.com -

Sumber : OprekPC.com

Merakit PC Bag.5

Pada tahap terakhir kita akan melakukan pengujian pda PC yang telah kita rakit

Pengujian

Komputer yang baru selesai dirakit dapat diuji dengan menjalankan program setup BIOS. Cara melakukan pengujian dengan program BIOS sebagai berikut:

1. Hidupkan monitor lalu unit sistem. Perhatikan tampilan monitor dan suara dari speaker.
2. Program FOST dari BIOS secara otomatis akan mendeteksi hardware yang terpasang dikomputer. Bila terdapat kesalahan maka tampilan monitor kosong dan speaker mengeluarkan bunyi beep secara teratur sebagai kode indikasi kesalahan. Periksa referensi kode BIOS untuk mengetahui indikasi kesalahan yang dimaksud oleh kode beep.
3. Jika tidak terjadi kesalahan maka monitor menampilkan proses eksekusi dari program POST. ekan tombol interupsi BIOS sesuai petunjuk di layar untuk masuk ke program setup BIOS.
4. Periksa semua hasil deteksi hardware oleh program setup BIOS. Beberapa seting mungkin harus dirubah nilainya terutama kapasitas hardisk dan boot sequence.
5. Simpan perubahan seting dan keluar dari setup BIOS.

Setelah keluar dari setup BIOS, komputer akan meload Sistem OPerasi dengan urutan pencarian sesuai seting boot sequence pada BIOS. Masukkan diskette atau CD Bootable yang berisi sistem operasi pada drive pencarian.

Penanganan Masalah

Permasalahan yang umum terjadi dalam perakitan komputer dan penanganannya antara lain:

1. Komputer atau monitor tidak menyala, kemungkinan disebabkan oleh switch atau kabel daya belum terhubung.
2. Card adapter yang tidak terdeteksi disebabkan oleh pemasangan card belum pas ke slot/

LED dari hardisk, floppy atau CD menyala terus disebabkan kesalahan pemasangan kabel konektor atau ada pin yang belum pas terhubung.

Untuk lebih jelas lagi tentang perakitan pc silahkan pelajari video berikut
1. Bag 1

2. Bag 2

3. Bag 3

YouTube Video Download Tool dari TechCrunch yang bisa dibuka DISINI

Buku 3dmax
...unduh/download:

http://rapidshare.com/files/182624642/Game_Character_Modeling.rar

Merakit PC Bag.4

Kali ini kita akan membahas mengenai Pemasangan Power Suply, Kabel Motherboard dan Casing, Drive dan Card Adapter

6. Memasang Power Supply

Beberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara pemasangannya sebagai berikut:

1. Masukkan power supply pada rak di bagian belakang casing. Pasang ke empat buah sekerup pengunci.
2. HUbungkan konektor power dari power supply ke motherboard. Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik. Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel-kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard. Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU.

7. Memasang Kabel Motherboard dan Casing

Setelah motherboard terpasang di casing langkah selanjutnya adalah memasang kabel I/O pada motherboard dan panel dengan casing.

1. Pasang kabel data untuk floppy drive pada konektor pengontrol floppy di motherboard
2. Pasang kabel IDE untuk pada konektor IDE primary dan secondary pada motherboard.
3. Untuk motherboard non ATX. Pasang kabel port serial dan pararel pada konektor di motherboard. Perhatikan posisi pin 1 untuk memasang.
4. Pada bagian belakang casing terdapat lubang untuk memasang port tambahan jenis non slot. Buka sekerup pengunci pelat tertutup lubang port lalumasukkan port konektor yang ingin dipasang dan pasang sekerup kembali.
5. Bila port mouse belum tersedia di belakang casing maka card konektor mouse harus dipasang lalu dihubungkan dengan konektor mouse pada motherboard.

Hubungan kabel konektor dari switch di panel depan casing, LED, speaker internal dan port yang terpasang di depan casing bila ada ke motherboard. Periksa diagram motherboard untuk mencari lokasi konektor yang tepat

8. Memasang Drive

Prosedur memasang drive hardisk, floppy, CD ROM, CD-RW atau DVD adalah sama sebagai berikut:

1. Copot pelet penutup bay drive (ruang untuk drive pada casing)
2. Masukkan drive dari depan bay dengan terlebih dahulu mengatur seting jumper (sebagai master atau slave) pada drive.
3. Sesuaikan posisi lubang sekerup di drive dan casing lalu pasang sekerup penahan drive.
4. Hubungkan konektor kabel IDE ke drive dan konektor di motherboard (konektor primary dipakai lebih dulu)
5. Ulangi langkah 1 samapai 4 untuk setiap pemasangan drive.
6. Bila kabel IDE terhubung ke du drive pastikan perbedaan seting jumper keduanya yakni drive pertama diset sebagai master dan lainnya sebagai slave.
7. Konektor IDE secondary pada motherboard dapat dipakai untuk menghubungkan dua drive tambahan.
8. Floppy drive dihubungkan ke konektor khusus floppy di motherboard

Sambungkan kabel power dari catu daya ke masing-masing drive.

9. Memasang Card Adapter

Card adapter yang umum dipasang adalah video card, sound, network, modem dan SCSI adapter. Video card umumnya harus dipasang dan diinstall sebelum card adapter lainnya.

Cara memasang adapter:

1. Pegang card adapter pada tepi, hindari menyentuh komponen atau rangkaian elektronik. Tekan card hingga konektor tepat masuk pada slot ekspansi di motherboard
2. Pasang sekerup penahan card ke casing

Hubungkan kembali kabel internal pada card, bila ada

10. Penyelessaian Akhir

1. Pasang penutup casing dengan menggeser
2. sambungkan kabel dari catu daya ke soket dinding.
3. Pasang konektor monitor ke port video card.
4. Pasang konektor kabel telepon ke port modem bila ada.
5. Hubungkan konektor kabel keyboard dan konektor mouse ke port mouse atau poert serial (tergantung jenis mouse).
6. Hubungkan piranti eksternal lainnya seperti speaker, joystick, dan microphone bila ada ke port yang sesuai. Periksa manual dari card adapter untuk memastikan lokasi port.

Merakit PC Bag.3

Pada kesempatan kali ini kita akan membahas tentang Pemasangan Heatsink, Pemasangan Modul Memory, dan Memasang Motherboard Pada Casing

3. Memasang Heatsink

Fungsi heatsink adalah membuang panas yang dihasilkan oleh prosessor lewat konduksi panas dari prosessor ke heatsink.

Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas.

Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard.

4. Memasang Modul Memori

Modul memori umumnya dipasang berurutan dari nomor socket terkecil. Urutan pemasangan dapat dilihat dari diagram motherboard.

Setiap jenis modul memori yakni SIMM, DIMM dan RIMM dapat dibedakan dengan posisi lekukan pada sisi dan bawah pada modul.

Cara memasang untuk tiap jenis modul memori sebagai berikut.

Jenis SIMM

1. Sesuaikan posisi lekukan pada modul dengan tonjolan pada slot.
2. Masukkan modul dengan membuat sudut miring 45 derajat terhadap slot
3. Dorong hingga modul tegak pada slot, tuas pengunci pada slot akan otomatis mengunci modul.

Jenis DIMM dan RIMM

Cara memasang modul DIMM dan RIMM sama dan hanya ada satu cara sehingga tidak akan terbalik karena ada dua lekukan sebagai panduan. Perbedaanya DIMM dan RIMM pada posisi lekukan

1. Rebahkan kait pengunci pada ujung slot
2. sesuaikan posisi lekukan pada konektor modul dengan tonjolan pada slot. lalu masukkan modul ke slot.
3. Kait pengunci secara otomatis mengunci modul pada slot bila modul sudah tepat terpasang.

5. Memasang Motherboard pada Casing

Motherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:

1. Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang.
2. Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard.
3. Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam.
4. Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada.
5. Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup.

Merakit PC Bag.2

1.2 Perakitan

Tahapan proses pada perakitan komputer terdiri dari:

1. Penyiapan motherboard
2. Memasang Prosessor
3. Memasang heatsink
4. Memasang Modul Memori
5. memasang Motherboard pada Casing
6. Memasang Power Supply
7. Memasang Kabel Motherboard dan Casing
8. Memasang Drive
9. Memasang card Adapter
10. Penyelesaian Akhir


Pada kesempatan kali ini kita akan membahas tentang Penyiapan Motherboard dan Pemasangan Prosessor

1. Penyiapan motherboard

Periksa buku manual motherboard untuk mengetahui posisi jumper untuk pengaturan CPU speed, speed multiplier dan tegangan masukan ke motherboard. Atur seting jumper sesuai petunjuk, kesalahan mengatur jumper tegangan dapat merusak prosessor.

2. Memasang Prosessor

Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.

Jenis socket

1. Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan.
2. Tegakkan posisi tuas pengunci socket untuk membuka.
3. Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket.
4. Turunkan kembali tuas pengunci.

   Jenis Slot

1. Pasang penyangga (bracket) pada dua ujung slot di motherboard sehingga posisi lubang pasak bertemu dengan lubang di motherboard
2. Masukkan pasak kemudian pengunci pasak pada lubang pasak
3. Selipkan card prosessor di antara kedua penahan dan tekan hingga tepat masuk ke lubang slot.

Merakit PC Bag.1

1.1 Persiapan Perakitan PC

Sebelum kita mulai merakit PC terlebih dahulu kita harus tahu komponen-komponen yg ada dalam PC

Komponen perakit komputer tersedia di pasaran dengan beragam pilihan kualitas dan harga. Dengan merakit sendiri komputer, kita dapat menentukan jenis komponen, kemampuan serta fasilitas dari komputer sesuai kebutuhan.

Tahapan dalam perakitan komputer terdiri dari:

A. Persiapan
B. Perakitan
C. Pengujian
D. Penanganan Masalah

Persiapan

Persiapan yang baik akan memudahkan dalam perakitan komputer serta menghindari permasalahan yang mungkin timbul.

Hal yang terkait dalam persiapan meliputi:

1. Penentuan Konfigurasi Komputer
2. Persiapan Kompunen dan perlengkapan
3. Pengamanan

Penentuan Konfigurasi Komputer

Konfigurasi komputer berkait dengan penentuan jenis komponen dan fitur dari komputer serta bagaimana seluruh komponen dapat bekerja sebagai sebuah sistem komputer sesuai keinginan kita.

Penentuan komponen dimulai dari jenis prosessor, motherboard, lalu komponen lainnya. Faktor kesesuaian atau kompatibilitas dari komponen terhadap motherboard harus diperhatikan, karena setiap jenis motherboard mendukung jenis prosessor, modul memori, port dan I/O bus yang berbeda-beda.

Persiapan Komponen dan Perlengkapan

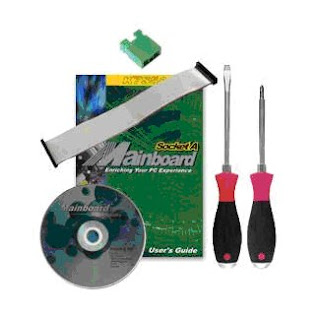

Komponen komputer beserta perlengkapan untuk perakitan dipersiapkan untuk perakitan dipersiapkan lebih dulu untuk memudahkan perakitan. Perlengkapan yang disiapkan terdiri dari:

• Komponen komputer
• Kelengkapan komponen seperti kabel, sekerup, jumper, baut dan sebagainya
• Buku manual dan referensi dari komponen
• Alat bantu berupa obeng pipih dan philips

Software sistem operasi, device driver dan program aplikasi.

Buku manual diperlukan sebagai rujukan untuk mengatahui diagram posisi dari elemen koneksi (konektor, port dan slot) dan elemen konfigurasi (jumper dan switch) beserta cara setting jumper dan switch yang sesuai untuk komputer yang dirakit.

Diskette atau CD Software diperlukan untuk menginstall Sistem Operasi, device driver dari piranti, dan program aplikasi pada komputer yang selesai dirakit.

Pengamanan

Tindakan pengamanan diperlukan untuk menghindari masalah seperti kerusakan komponen oleh muatan listrik statis, jatuh, panas berlebihan atau tumpahan cairan.

Pencegahan kerusakan karena listrik statis dengan cara:

• Menggunakan gelang anti statis atau menyentuh permukaan logam pada casing sebelum memegang komponen untuk membuang muatan statis.
• Tidak menyentuh langsung komponen elektronik, konektor atau jalur rangkaian tetapi memegang pada badan logam atau plastik yang terdapat pada komponen.
